3D mallinnus

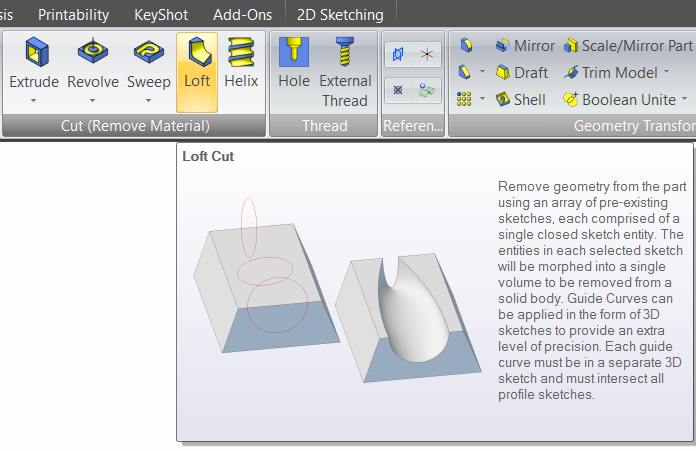

Saat kaikkien toimintojen lyhyen pikaohjeen pitämällä hiiren kursoria kuvakkeen päällä.

Voit antaa mitat käsin tai vaikka kaikki mitat ohjelmoituna muiden mittojen mukaan ohjautuvina. Kun muutat mittaa, malli seuraa mitan muutosta. Voit myös kirjoittaa mittoihin suoraan kaavoja tai eri mittojen keskinäiset suhteet. Voit myös tuoda mittoja Excelistä ja ohjata niillä mallia.

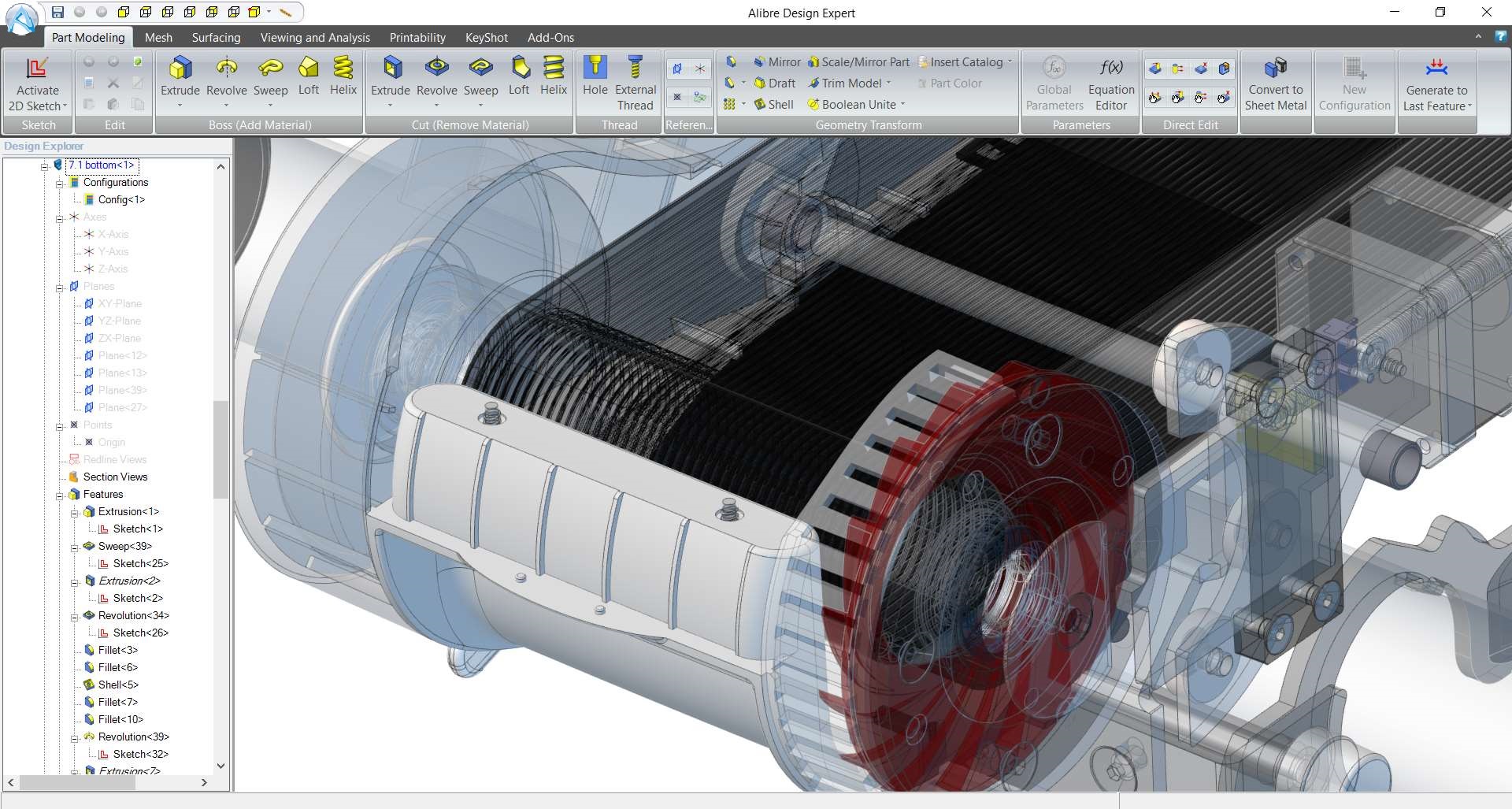

Teet helposti monimutkaisetkin mallit selkeiden työkalujen avulla. Alibre Designin työkalut on suunniteltu mekaniikkasuunnittelun tarpeisiin. Voit ohjata muotoja myös ohjauskäyrillä tai muuttuvilla poikkileikkausprofiileilla.

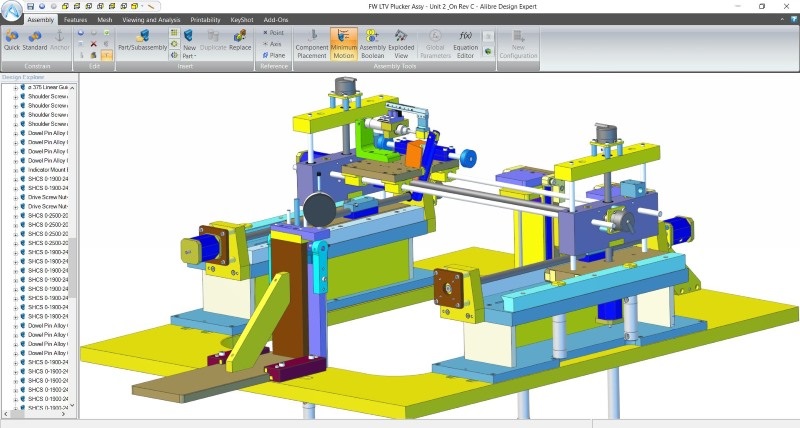

Yhdistä osat toisiinsa kokoonpanoksi vetämällä osat paikalleen. Voit käyttää älykästä liitosta tai tehdä liitokset manuaalisesti. Sen jälkeen malli toimii niin kuin se toimisi reaalimaailmassakin tehdyn liitoksen mukaisesti.

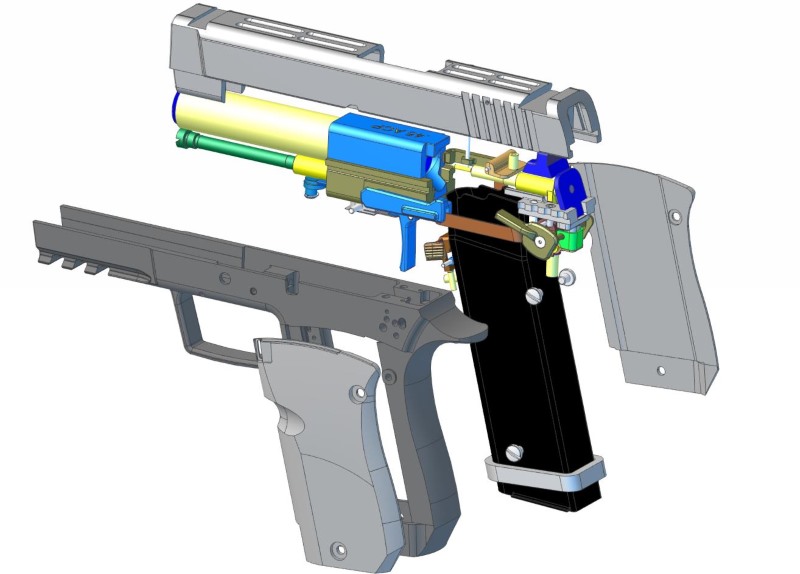

Luo räjäytyskuvat automaattisesti tai manuaalisesti. Voit esittää räjäytyskuvat 2D-piirustuksissa tai esityskäyttöön erittäin havainnollisena ja helppokäyttöisenä 3D-PDF:nä (aukeaa tavallisella Adobe Reader:llä).

Voit aloittaa osan tai kokoonpanon suoraan myös kokoonpanosta käsin olemassa olevan kokoonpanon ja sen osien ulottuvuuksia hyväksi käyttäen. Top-Down-menetelmä on joissakin tapauksissa erittäin tehokas mallinnustapa.

Alibre Design pystyy käsittelemään jopa satojen osien kokoonpanot. Isot kokoonpanot voivat vaatia lisämuistia tai tehokkaamman näytönohjaimen. Alibre Designia ei ole kuitenkaan tarkoitettu kokoonpanoihin, joissa on tuhansia osia.

Törmäystarkastelulla voit nopeasti tutkia osien päällekkäisyydet ja korjata mahdolliset virheet ennen osien valmistusta. Voit myös analysoida mallin fysikaaliset ominaisuudet, esim painon.
