Skannatun datan ja pistepilvien käyttö

Alibre Design tukee OBJ, STL, 3DS, PLY ja WRL-tiedostojen lukua. Alibre Designin pistepilvien käsittely EI ole yleiskäyttöinen pistepilvien korjailu- ja määritystyökalu vaan lähtökohtana on "puhdas" pisteverkko - tiedostosi pitää siis olla kunnossa ennen kuin importoit sen Alibre Designiin. "Puhdas" pisteverkko tarkoittaa yleisesti ottaen sitä, että verkon pistetiheys on järkevä ja verkko on "vesitiivis" eikä siinä ole päällekkäisiä pisteitä ja särmiä. Voit käyttää tähän lukuisia pistepilven editointityökaluja. Muunnos on riippuvainen pistepilven laadusta eikä muunnos toimi välttämättä kaikissa tapauksissa.

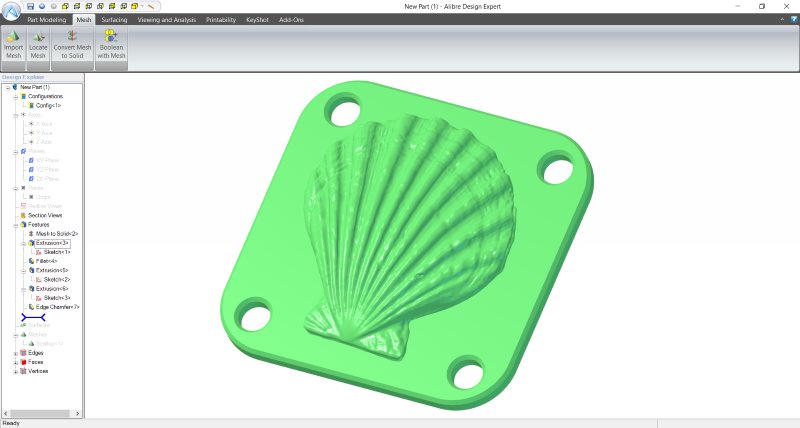

Pistepilven muunnoksessa osaksi on kaksi vaihtoehtoa, Organic ja Mechanical. Organic-muunnos sopii skannauksille, joita ei ole suunniteltu CAD-järjestelmillä. Voit siis muuntaa puhtaan pistepilven solid-osaksi ja muokata sitä ja sen pintoja Alibre Designissa ja käyttää tulosta edelleen haluamallasi tavalla.

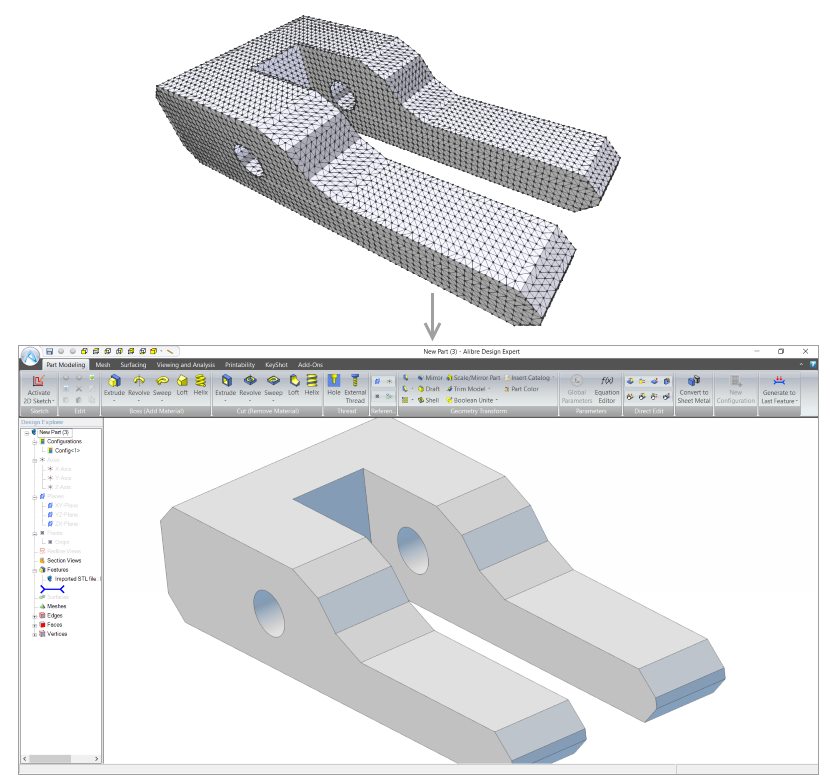

Pistepilven Mechanical-muunnos pyrkii luomaan pistepilvestäsi osan, joka muodostuu tasoista, pinnoista ja rei´istä. Hyvälaatuisesta pistepilvestä lopputuloksena on osa, joka on yksinkertainen CAD-malli skannatusta osasta. Muunnosprosessi on riippuvainen pistepilven tiheydestä, laadusta ja geometriasta eikä muunnos toimi välttämättä kaikissa tapauksissa.

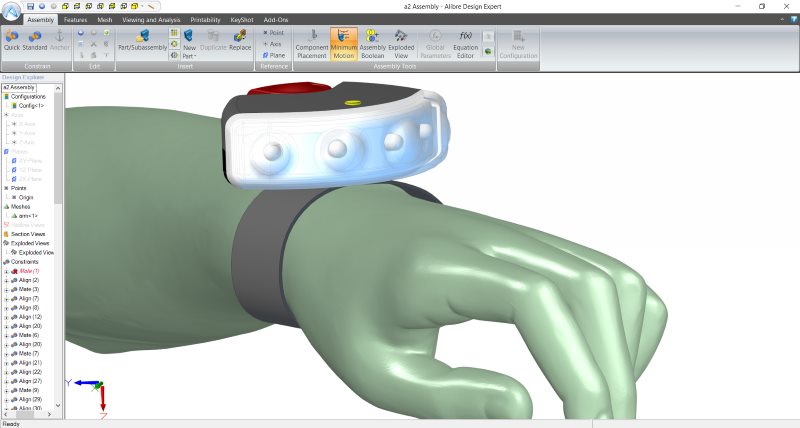

Pistepilven voi importoida Alibre Designiin, vaikka siitä ei saisikaan muodostettua kunnollista pisteverkkoa. Voit käyttää pilveä visuaalisena referenssipintana luodessasi uusia osia tai käyttää sitä visuaalisena referenssikomponenttina (esim kehon osat, koneen osat yms) muiden osien kanssa. Voit myös suorittaa pistepilven avulla Boolean-operaatioita muotti-tyyppisten toimintojen luomiseksi.

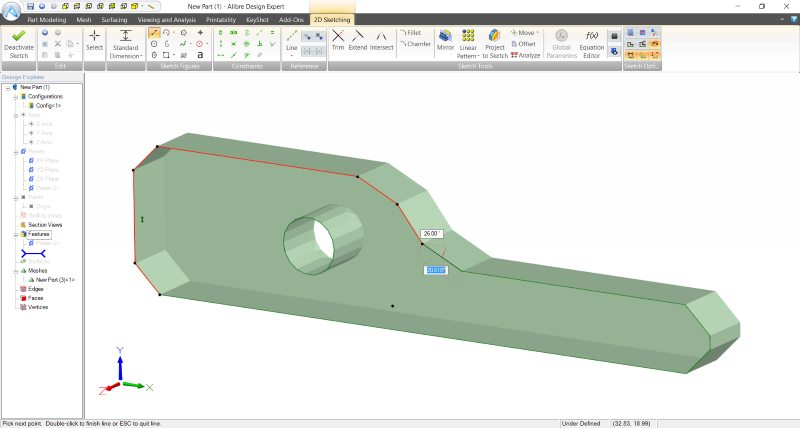

Osamallinnus-työtilassa pistepilvi siirtyy automaattisesti sketchin tasolle. Voit siis tarttua pisteisiin ja käyttää niitä sketchin luomisessa apuna.
